为鸿蒙手搓一个图片预览器
前言：这几天在碰 HarmonyOS 的 ArkUI，做到图片预览时发现当前版本没有现成的 ImageViewer，只能自己搓。本文记录搓的过程、翻的车和最终代码。
需求，就这
点缩略图进黑底全屏页，多图左右滑着看，双指缩放，双击放大，放大后能拖着看细节，图片不能被拖出屏幕、也不能留黑边。就这。
自报家门：Vue 老司机
本博日常写 Vue，遇到这种需求，脑子里自动生成一套方案：
- 封装组件：显隐、索引、缩放状态全收组件内部，页面挂个
<ImagePreview :visible="..."/>就完事 - 弹层用 teleport 挂 body 顶层，不怕父容器 overflow 裁剪
- 手势直接
@touchstart绑图片上，浏览器事件模型成熟，基本不打架 - 动画靠 CSS transform，跟手是浏览器渲染引擎的事
这套思路没毛病。通用顺序也就是：先想清楚谁响应触摸，再想清楚状态放哪，最后才动手写 API。
但原样搬到 ArkUI 上，三个习惯全踩坑：
- teleport 那套 → 换成
bindSheet弹层，手势环境不靠谱（下文第一版就栽在这） - 手势绑元素 → Pan 会把 Swiper 的滑动识别堵死（下文”悟了”第三节）
- 状态放父组件 → 每帧整页重渲染，卡（下文”悟了”第四节）
不是思路错了，是它的手势系统和渲染模型跟浏览器不一样：手势之间会互相抢，状态一改就是整棵组件树 diff。后面踩的坑，基本都是这三件事的具现。
第一版：天真の bindSheet
第一版按 Vue 的思路来：预览逻辑全塞进 PostImages 组件里，点击缩略图弹个 bindSheet，里面 Swiper 装图片，PinchGesture 直接挂 Image 上改 scale。
状态就三个：showPreview、previewIndex、imgScale。当时觉得半天能写完。确实，写只要半天，修花了三天（泪目）。
在其他应用开发里，这种需求一般用模态窗 + 遮罩 + 手势监听就搞定了，所以第一版直接上了 bindSheet 半模态窗：
// 错误实现 1：bindSheet 半模态窗 + 手势直接挂 Image
@ComponentV2
struct PostImages {
@Local showPreview: boolean = false
@Local previewIndex: number = 0
@Local imgScale: number = 1
build() {
Column() {
// 图片宫格（略）
}
.bindSheet(this.showPreview, this.previewSheet(), {
detents: [SheetSize.LARGE],
dragBar: false
})
}
@Builder
previewSheet() {
Stack() {
Column().width('100%').height('100%').backgroundColor(Color.Black)
Swiper() {
ForEach(this.imageUrls, (url: string) => {
Image(`${SERVER_ROOT}${url}`)
.width('100%')
.height('100%')
.objectFit(ImageFit.Contain)
.scale({ x: this.imgScale, y: this.imgScale })
.gesture(
PinchGesture({ fingers: 2 })
.onActionUpdate((e: GestureEvent) => {
this.imgScale = Math.max(1, Math.min(4, this.imgScale * e.scale))
})
)
}, (url: string) => url)
}
.index(this.previewIndex)
.disableSwipe(this.imgScale > 1)
.onChange((index: number) => {
this.previewIndex = index
this.imgScale = 1
})
}
}

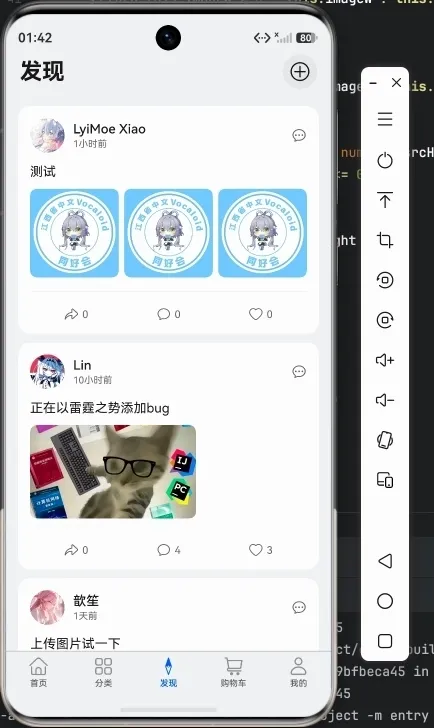

}现象很迷：放大之后，缩放、平移、双击各有各的死法，还不带重样的。改来改去，问题纹丝不动。就算偶尔放大成功，也只能从图片中心放大，放大完没法平移，左右一滑就切页。
蚌埠住了。折腾半天，最后认了：全屏看图这种沉浸式交互，就别用弹层了。换成 Navigation 全屏页（hideTitleBar(true)），问题秒没。
抄作业，抄了个半成品
网上搜了一圈，华为开发者联盟有一篇图片预览的实现帖子，配套的还有官方文档图片预览器。有现成作业，抄！
核心写法是手势挂 Image、动态 distance + disableSwipe 协调冲突：
// 错误实现 2：PanGesture 挂 Image + 动态 distance / disableSwipe（官方推荐写法）
PanGesture({ fingers: 1, distance: this.isDisableSwipe ? 3 : 50 })
.onActionUpdate((event: GestureEvent) => {
this.isDisableSwipe = this.imageModel.panGestureUpdate(event)
})照抄之后，左右滑动翻页好了，捏合缩放也好了，缩放还能围着手指中心转。就剩放大后的平移：要么有一段”死区”，要么干脆没反应。
好嘛，既然有一点点效果了，我就不信我治不了你了。
接下来开始调参：distance 从 50 调到 3，又从 3 调到 100000，disableSwipe 各种组合轮着来，现象纹丝不动。我甚至怀疑过是模拟器的毛病。
至于真相，先留个悬念，后面说。
复盘分析下遇到的情况，突然悟了
根据前两版的经验，总结下来就是下面几个问题
手势对象不能放字段里
想优雅一下，把手势抽成组件字段，喜提应用崩溃：
TypeError: Cannot read property onActionUpdate of undefined@ComponentV2 组件字段初始化时 UI 环境还没就绪，这时候如果去调用 PinchGesture() 会直接返回 undefined。
所以手势对象只能在 build() 里内联创建。
Pan 不能挂 Swiper 子组件
接前面的悬念：为什么参数怎么调都没用？
我把能试的都试了：动态 distance、条件手势、占位手势、Swiper 假拖拽（fakeDragBy）。条件手势直接把缩放搞废，假拖拽能跑但代码复杂到没法维护。
最后才想明白，问题不在参数，在结构：PanGesture 只要注册在 Swiper 的 Image 子组件上，不管 distance 多大，Swiper 的滑动识别都会被堵死。两个手势在结构上就互相堵死了，参数救不了。
正解是手势分家：
- Image 上只挂
PinchGesture和TapGesture（双击） - 平移手势挂一个透明覆盖层，
hitTestBehavior控制命中：1 倍时None穿透，Swiper 独占滑动；放大时Transparent，Pan 平移，还不挡下层的捏合和双击
再配合 Swiper 的 disableSwipe 动态开关：放大且没到 X 边界时禁翻页，到边界或默认尺寸时放行。

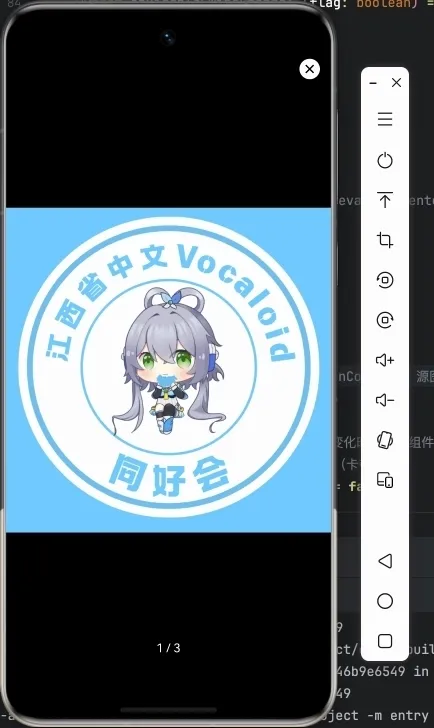

分家之后的效果：
翻页跟手了，平移也跟手了。懂的都懂。
状态放哪，决定卡不卡
缩放平移状态放在父组件，Pan 每帧一更新，整个页面（所有 Swiper 页）跟着重建。放到单页子组件（PreviewItem）的 @Local 里，每帧只重绘当前页。
另外 disableSwipe 要上报给父组件，但必须去重──只在状态真正变化时回调，不然平移过程里父组件每帧都在重建。
缩放计算要用图片真实显示尺寸
onComplete 拿源图宽高比，按 Contain 规则算实际显示尺寸（窄图时比容器小）。缩放中心、偏移补偿、边界限制全都基于它。用容器尺寸近似的话，缩放中心会漂，图片会跳。
搞定之后，捏合终于能围着手指转了：
公式，这个真的绕不开
设变量
先把符号定义清楚（单位都是 vp；center 系是相对图片的百分比，范围 0~1）：
imageW/imageH：图片 Contain 适配后的显示尺寸（宽/高）containerW/containerH：容器（屏幕）的宽/高lastScale：手势开始时的缩放倍率；scale：本次手势事件的缩放增量，最终倍率curScale = lastScale * scalelastOffsetX/lastOffsetY：手势开始时的平移偏移；offX/offY：本次手势事件产生的偏移增量centerX/centerY：缩放中心相对图片的百分比（0~1），取值约定为1 - c（见”centerX 怎么算”）cX/cY：捏合中心相对图片显示区域的百分比（0~1）
用到的计算方式就三种：
- clamp 截断：
clamp(x, lo, hi) = min(max(x, lo), hi)，越界直接拉回边界 - 百分比化：坐标差值 ÷ 对应显示尺寸，得到相对图片的百分比
- 倍率传递：
curScale = lastScale * scale——手势增量乘在手势开始时的值上，而不是当前值上。这样每次手势独立计算，不累计误差，松手再捏不会越放越大
公式是怎么来的
要求很简单：手指按着图片的哪个位置，缩放完那个位置还得在手指底下，不能跑。
把这句话写成式子。图片上百分比位置 c 的那个点，屏幕坐标是：
X = imgX + c * imageW * scaleimgX 是图片显示区的左边界（图片在容器里居中，再叠加上已有的平移）：
imgX = (containerW - imageW * scale) / 2 + offsetX缩放前 scale = lastScale、offsetX = lastOffsetX，缩放后 scale’ = lastScale * scale、offsetX’ 是要求的东西。“手指底下的点不能跑”就是缩放前后 X 相等：
imgX' + c * imageW * scale' = imgX + c * imageW * lastScale把两边的 imgX 展开，移项合并，解出 offsetX'：
offsetX' = lastOffsetX + (0.5 - c) * imageW * (1 - scale) * lastScale即官方公式的：
scale' = clamp(lastScale * scale, minScale, maxScale)
offsetX' = (lastOffsetX + offX) + (0.5 - centerX) * imageW * (1 - scale) * lastScale
offsetY' = (lastOffsetY + offY) + (0.5 - centerY) * imageH * (1 - scale) * lastScale拆开看：第一项 lastOffsetX + offX 是平移带来的直接位移；第二项 (0.5 - centerX) * imageW * (1 - scale) * lastScale 是”缩放中心不在图片中心”欠下的补偿——缩放本身围绕组件中心转，捏合点不在中心，就要额外平移一段把捏合点钉在原地。捏合点正好在中心（centerX = 0.5）时这项归零，公式退化成纯平移，符合直觉。
centerX 怎么算
捏合中心坐标是相对组件的，要换成”相对图片”的百分比：先减去图片显示区左边界，再除以图片当前显示宽：
imgX = (containerW - imageW * lastScale) / 2 + lastOffsetX // 图片显示区左边界
cX = clamp((pinchCenterX - imgX) / (imageW * lastScale), 0, 1)
centerX = 1 - cX还有两个细节：
1 - cX是咋回事：解方程的时候正负号正好差一个，官方的 evaluateCenter 就是这么约定的，两边抵消，不用纠结- 为啥要 clamp 到 [0,1]：Contain 后图片可能比屏幕小，捏合点落在黑边区域时百分比会越界，不 clamp 的话补偿项算出离谱的偏移，图片直接表演瞬移
边界为什么长那样
图片放大后显示宽 scaledW = imageW * curScale，超出屏幕的部分是 scaledW - containerW，往左往右各分一半，就是 X 方向偏移的上限：
scaledW = imageW * curScale
maxX = scaledW > containerW ? (scaledW - containerW) / 2 : 0
// offset 逐轴 clamp 到 [-maxX, +maxX]；图片没铺满屏幕时强制居中图片比屏幕窄的时候 scaledW - containerW 是负数，压根没有可平移的空间，上限强制归 0（保持居中）。Y 方向同理。
平移和双击：公式复用
是不是没想到，平移和双击这俩看着八竿子打不着的操作，用的居然是同一套公式。
平移跟手：Pan 时 scale 恒为 1，公式里 (1 - scale) = 0，补偿项直接消失，退化成 offsetX' = lastOffsetX + offX——手指拖多少，图片移多少，就这。
双击放大：点击位置（TapGestureEvent.tapLocation.x/y）按上面那套算百分比，代入同一套公式，lastScale=1、offset=0、scale=2.5，外面套个 animateTo 就是”点哪放大哪”，一套公式走天下：
最终代码
// 预览页跳转参数：图片 URL 列表 + 初始索引
export interface ImagePreviewParam {
urls: string[]
index: number
}
// Image.onComplete 回调携带的源图尺寸（像素）
interface ImageCompleteInfo {
width: number
height: number
}
// 单页图片项。按官方最佳实践（bpta-picture-preview）实现：
// - 统一 onScale() 入口：缩放/平移共用，含围绕捏合中心的偏移补偿公式
// - 边界限制 boundaryRestrict()：按当前 scale 计算 offset 范围，
// 到 X 边界时放行 Swiper 翻页（disableSwipe 状态经回调上抛给父组件）
// - 捏合/双击挂 Image；平移挂透明覆盖层（避免 Pan 阻塞 Swiper 滑动识别）
@ComponentV2
struct PreviewItem {
@Param url: string = ''
@Param resetKey: number = 0
@Param onDisableSwipeChange: (flag: boolean) => void = () => {}
// 当前缩放/偏移（@Local 驱动 UI）
@Local curScale: number = 1
@Local curOffsetX: number = 0
@Local curOffsetY: number = 0
// 手势起始快照（普通字段，不触发重绘）
private lastScale: number = 1
private lastOffsetX: number = 0
private lastOffsetY: number = 0
// 缩放中心百分比（相对图片，0~1；官方 evaluateCenter）
private centerX: number = 0.5
private centerY: number = 0.5
private minScale: number = 1
private maxScale: number = 4
// 容器尺寸（onAreaChange 记录）
private containerW: number = 0
private containerH: number = 0
// 图片实际显示尺寸（Contain 适配后，onComplete 源图比例计算；0=未加载，用容器近似）
private imageW: number = 0
private imageH: number = 0
// disableSwipe 上次上报值：仅在状态变化时回调父组件，
// 避免平移过程中每帧触发父组件整页重建（卡顿根源）
private lastDisableFlag: boolean = false
// 当前图片显示尺寸（官方 imageWidth/imageHeight）：
// 缩放中心/偏移/边界计算都基于它，"跟手"（缩放中心保持不动）才精确
private imgW(): number {
return this.imageW > 0 ? this.imageW : this.containerW
}
private imgH(): number {
return this.imageH > 0 ? this.imageH : this.containerH
}
// 图片加载完成后按源图宽高比计算 Contain 适配后的显示尺寸
private updateImageSize(srcWidth: number, srcHeight: number): void {
if (srcWidth <= 0 || srcHeight <= 0) {
return
}
const ratio = srcWidth / srcHeight
let dw = this.containerW
let dh = dw / ratio
if (dh > this.containerH) {
dh = this.containerH
dw = dh * ratio
}
this.imageW = dw
this.imageH = dh
}
@Monitor('resetKey')
onResetKey(): void {
this.resetTransform()
}
private resetTransform(): void {
this.curScale = 1
this.curOffsetX = 0
this.curOffsetY = 0
this.lastScale = 1
this.lastOffsetX = 0
this.lastOffsetY = 0
this.centerX = 0.5
this.centerY = 0.5
// 切页后旧图尺寸作废：新图加载完成（onComplete）前按容器近似，
// 避免沿用上一张图的显示尺寸导致缩放中心/边界计算错误
this.imageW = 0
this.imageH = 0
this.reportDisable(false)
}
// 状态变化才上报（去重）
private reportDisable(flag: boolean): void {
if (flag !== this.lastDisableFlag) {
this.lastDisableFlag = flag
this.onDisableSwipeChange(flag)
}
}
// 缩放/平移统一计算（官方 onScale）：
// scale' = lastScale * scale
// offset' = (lastOffset + off) + (0.5 - center) * imageSize * (1 - scale) * lastScale
private onScale(scale: number, offX: number, offY: number): void {
let s = this.lastScale * scale
if (s > this.maxScale) {
s = this.maxScale
} else if (s < this.minScale) {
s = this.minScale
}
this.curScale = s
this.curOffsetX = (this.lastOffsetX + offX) + (0.5 - this.centerX) * this.imgW() * (1 - scale) * this.lastScale
this.curOffsetY = (this.lastOffsetY + offY) + (0.5 - this.centerY) * this.imgH() * (1 - scale) * this.lastScale
this.boundaryRestrict()
}
// 边界限制（官方 pictureBoundaryRestriction + evaluateOffsetRange）：
// 按当前 scale 与图片实际显示尺寸计算 offset 范围，超界取边界；
// X 方向触及边界时放行 Swiper 翻页
private boundaryRestrict(): void {
const scaledW = this.imgW() * this.curScale
const scaledH = this.imgH() * this.curScale
let maxX = 0
if (scaledW > this.containerW) {
maxX = (scaledW - this.containerW) / 2
}
let maxY = 0
if (scaledH > this.containerH) {
maxY = (scaledH - this.containerH) / 2
}
let disable = this.curScale > 1
if (this.curOffsetX > maxX) {
this.curOffsetX = maxX
disable = false
} else if (this.curOffsetX < -maxX) {
this.curOffsetX = -maxX
disable = false
}
if (this.curOffsetY > maxY) {
this.curOffsetY = maxY
} else if (this.curOffsetY < -maxY) {
this.curOffsetY = -maxY
}
// 图片未铺满屏幕时强制居中
if (scaledW <= this.containerW) {
this.curOffsetX = 0
}
if (scaledH <= this.containerH) {
this.curOffsetY = 0
}
this.reportDisable(disable)
}
// 计算缩放中心百分比（官方 evaluateCenter）：捏合中心相对图片显示区域的位置。
// 注意：捏合中心可能落在图片外的黑边区域（Contain 后图片小于屏幕），
// 百分比必须双向 clamp 到 [0,1]，否则补偿公式会算出异常偏移（图片跳动）。
private evaluateCenter(pinchCenterX: number, pinchCenterY: number): void {
const imgX = (this.containerW - this.imgW() * this.lastScale) / 2 + this.lastOffsetX
const imgY = (this.containerH - this.imgH() * this.lastScale) / 2 + this.lastOffsetY
const imgW = this.imgW() * this.lastScale
const imgH = this.imgH() * this.lastScale
const cX = Math.min(Math.max((pinchCenterX - imgX) / imgW, 0), 1)
const cY = Math.min(Math.max((pinchCenterY - imgY) / imgH, 0), 1)
// 官方实现：centerX = 1 - cX（缩放补偿公式中 (0.5 - centerX)）
this.centerX = 1 - cX
this.centerY = 1 - cY
}
build() {
Stack() {
Image(`${SERVER_ROOT}${this.url}`)
.width('100%')
.height('100%')
.objectFit(ImageFit.Contain)
.draggable(false)
.interpolation(ImageInterpolation.Medium)
.scale({ x: this.curScale, y: this.curScale, z: 1 })
.translate({ x: this.curOffsetX, y: this.curOffsetY, z: 0 })
.onComplete((event?: ImageCompleteInfo) => {
if (event) {
this.updateImageSize(event.width, event.height)
}
})
// Image 上只挂捏合 + 双击：不注册 PanGesture，
// 避免阻塞 Swiper 的原生滑动识别（1 倍时跟手翻页）。
// 手势在 build 内联创建（字段初始化时手势 API 返回 undefined 会崩溃）。
.gesture(
GestureGroup(GestureMode.Parallel,
PinchGesture({ fingers: 2, distance: 1 })
.onActionStart((event: GestureEvent) => {
this.evaluateCenter(event.pinchCenterX, event.pinchCenterY)
this.lastScale = this.curScale
this.lastOffsetX = this.curOffsetX
this.lastOffsetY = this.curOffsetY
})
.onActionUpdate((event: GestureEvent) => {
this.onScale(event.scale, event.offsetX, event.offsetY)
})
.onActionEnd(() => {
this.lastScale = this.curScale
this.lastOffsetX = this.curOffsetX
this.lastOffsetY = this.curOffsetY
}),
TapGesture({ count: 2 })
.onAction((event: TapGestureEvent) => {
animateTo({ duration: 200 }, () => {
if (this.curScale > 1) {
this.resetTransform()
} else {
// 点哪放大哪：以双击位置为缩放中心放大到 2.5 倍。
// 官方 evaluateCenter：c = 点击点相对图片显示区域的百分比，center = 1 - c；
// onScale 公式：offset = (0.5 - center) * imageSize * (1 - scale) * lastScale
const clickX = event.tapLocation?.x ?? 0
const clickY = event.tapLocation?.y ?? 0
// 双击点在图片外（黑边区域）时按边缘处理
const cX = Math.min(Math.max(clickX / this.imgW(), 0), 1)
const cY = Math.min(Math.max(clickY / this.imgH(), 0), 1)
this.centerX = 1 - cX
this.centerY = 1 - cY
this.lastScale = 1
this.lastOffsetX = 0
this.lastOffsetY = 0
this.curScale = 2.5
this.curOffsetX = (0.5 - this.centerX) * this.imgW() * (1 - 2.5)
this.curOffsetY = (0.5 - this.centerY) * this.imgH() * (1 - 2.5)
this.boundaryRestrict()
this.reportDisable(true)
}
})
})
)
)
// 平移手势覆盖层：仅在放大态参与命中（Transparent 自身响应且不挡下层
// Image 的捏合/双击；None 时完全穿透，Swiper 独占滑动）。
// 透明背景确保命中区域有效。
Column()
.width('100%')
.height('100%')
.backgroundColor(Color.Transparent)
.hitTestBehavior(this.curScale > 1 ? HitTestMode.Transparent : HitTestMode.None)
.gesture(
PanGesture({ fingers: 1, distance: 3 })
.onActionStart(() => {
this.lastScale = this.curScale
this.lastOffsetX = this.curOffsetX
this.lastOffsetY = this.curOffsetY
})
.onActionUpdate((event: PanGestureEvent) => {
this.onScale(1, event.offsetX, event.offsetY)
})
.onActionEnd(() => {
this.lastOffsetX = this.curOffsetX
this.lastOffsetY = this.curOffsetY
})
)
}
.width('100%')
.height('100%')
.onAreaChange((_oldValue: Area, newValue: Area) => {
this.containerW = (newValue.width as number) ?? 0
this.containerH = (newValue.height as number) ?? 0
})
}
}
// 全屏图片预览页（Navigation 页面级容器，非弹层）。
// 按官方最佳实践：Swiper 负责翻页（原生跟手滑动），
// disableSwipe 动态控制（放大未到边界时禁翻页，到边界/默认尺寸时放行）。
@ComponentV2
export default struct ImagePreviewView {
@Consumer('navStack') navStack: NavPathStack = new NavPathStack()
@Local urls: string[] = []
@Local previewIndex: number = 0
// 放大且未到 X 边界时为 true：Swiper 禁翻页（拖动平移图片）；
// 默认尺寸/到边界时为 false：Swiper 恢复原生滑动翻页
@Local isDisableSwipe: boolean = false
// 切页时递增，通知所有 PreviewItem 重置缩放/偏移
@Local resetKey: number = 0
private swiperController: SwiperController = new SwiperController()
build() {
NavDestination() {
Stack() {
Column()
.width('100%')
.height('100%')
.backgroundColor(Color.Black)
Swiper(this.swiperController) {
ForEach(this.urls, (url: string) => {
PreviewItem({
url: url,
resetKey: this.resetKey,
onDisableSwipeChange: (flag: boolean) => {
this.isDisableSwipe = flag
}
})
}, (url: string) => url)
}
.width('100%')
.height('100%')
.index(this.previewIndex)
.duration(300)
// 关闭相邻页预加载：网络大图后台解码会抢占渲染资源，导致拖动跟手卡顿
.cachedCount(0)
.disableSwipe(this.isDisableSwipe)
.onChange((index: number) => {
this.previewIndex = index
this.resetKey += 1
this.isDisableSwipe = false
})
.indicator(false)
// 页码指示
if (this.urls.length > 1) {
Text(`${this.previewIndex + 1} / ${this.urls.length}`)
.fontSize(14)
.fontColor(Color.White)
.position({ x: '50%', y: '92%' })
.translate({ x: '-50%' })
}
// 关闭按钮
SymbolGlyph($r('sys.symbol.xmark_circle_fill'))
.fontSize(26)
.fontColor([Color.White])
.position({ x: '90%', y: 12 })
.onClick(() => {
this.navStack.pop()
})
}
.width('100%')
.height('100%')
}
.hideTitleBar(true)
.backgroundColor(Color.Black)
.onReady((context: NavDestinationContext) => {
const param = context.pathInfo.param as Record<string, Object> | undefined
if (param !== undefined) {
this.urls = (param['urls'] as string[]) ?? []
const idx = (param['index'] as number) ?? 0
this.previewIndex = (idx >= 0 && idx < this.urls.length) ? idx : 0
}
})
}
}
// 系统路由表构建函数（router_map.json buildFunction 引用）
@Builder
export function ImagePreviewViewBuilder(name: string, param: Object) {
ImagePreviewView()
}完结撒花
回头看，难点不是手势怎么写，而是三个决定：
- 用全屏页面容器，别用弹层
- 手势分家：捏合/双击挂 Image，平移挂覆盖层，别堵死 Swiper
- 状态放单页子组件，上报去重
这三个定下来，剩下的公式只是体力活。
收工，跑路了（不是）。
